PP酸霧洗滌塔沖壓方法及加熱溫控：工藝解析與技術(shù)要點(diǎn)

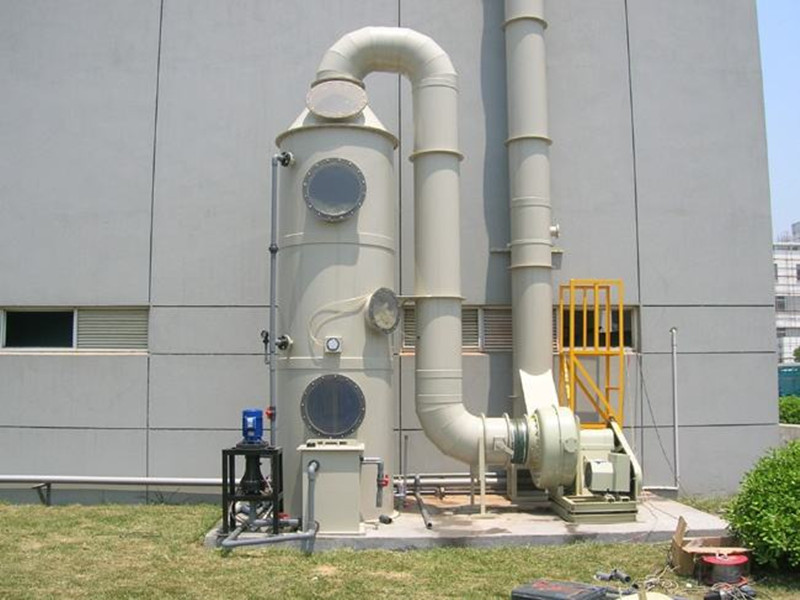

在工業(yè)廢氣處理***域，PP酸霧洗滌塔因其***異的耐腐蝕性、輕便性及成本效益，成為眾多企業(yè)凈化酸性廢氣的***設(shè)備。其制造過(guò)程中的沖壓成型與加熱溫控環(huán)節(jié)，直接關(guān)系到產(chǎn)品結(jié)構(gòu)強(qiáng)度、密封性能及使用壽命。本文將從材料***性出發(fā)，深入探討PP酸霧洗滌塔的沖壓工藝方法、加熱溫控策略及其技術(shù)關(guān)鍵點(diǎn)，為提升產(chǎn)品質(zhì)量提供系統(tǒng)性指導(dǎo)。



 一、PP材料***性與沖壓工藝基礎(chǔ)

 1.1 PP（聚丙烯）材料***性

 化學(xué)穩(wěn)定性：對(duì)強(qiáng)酸、強(qiáng)堿及有機(jī)溶劑具有極高耐受性，適合酸霧環(huán)境。

 物理性能：輕質(zhì)、易加工，但韌性較低、熱變形溫度約100120℃。

 成型挑戰(zhàn)：低溫下易脆裂，高溫易軟化，需精準(zhǔn)控制成型溫度與壓力。



 1.2 沖壓工藝適用性分析

PP板材的沖壓需兼顧塑性變形與熱穩(wěn)定性，常采用熱沖壓或常溫沖壓+加熱定型組合工藝：

 熱沖壓：通過(guò)預(yù)熱板材降低屈服強(qiáng)度，提升成型效率，但需防止過(guò)熱降解。

 常溫沖壓+加熱：先冷壓成型，后局部加熱消除應(yīng)力，適合復(fù)雜曲面結(jié)構(gòu)。



 二、PP酸霧洗滌塔沖壓方法詳解

 2.1 沖壓流程設(shè)計(jì)

 （1）模具設(shè)計(jì)與材料預(yù)處理

 模具材質(zhì)：選用不銹鋼或硬質(zhì)合金，表面拋光至Ra≤0.8μm，減少粘模風(fēng)險(xiǎn)。

 板材預(yù)處理：

   清潔：酒精擦拭去除油污，確保表面活性。

   預(yù)熱：使用紅外加熱或熱水浴將PP板加熱至80100℃，提高延展性。



 （2）沖壓參數(shù)設(shè)定

 壓力控制：根據(jù)板厚（通常315mm）調(diào)整壓機(jī)壓力，范圍515MPa。

 成型速度：低速?zèng)_壓（≤0.5m/min）避免材料撕裂，尤其針對(duì)法蘭邊、加強(qiáng)筋等應(yīng)力集中區(qū)。

 冷卻定型：成型后立即水冷或風(fēng)冷，鎖定形狀并減少收縮率（PP收縮率約1.52.5%）。



 （3）典型結(jié)構(gòu)沖壓案例

 塔體筒身：卷圓后滾壓成型，接縫處熱熔焊接確保密封。

 填料支撐格柵：采用拉伸沖壓形成網(wǎng)格結(jié)構(gòu)，局部加熱消除焊接應(yīng)力。

 人孔法蘭：熱沖壓一體成型，法蘭邊緣倒角處理避免應(yīng)力集中。



 三、加熱溫控技術(shù)要點(diǎn)

 3.1 加熱方式選擇

 電阻加熱：適用于小件局部加熱（如焊縫預(yù)熱），控溫精度±2℃。

 熱風(fēng)循環(huán)加熱：***型塔體整體熱處理，均勻性高，需配置多區(qū)溫控系統(tǒng)。

 紅外輻射加熱：針對(duì)復(fù)雜曲面快速升溫，非接觸式避免污染。



 3.2 溫控階段與目標(biāo)

 階段           溫度范圍       作用                           控溫關(guān)鍵



 預(yù)熱           80100℃     提升材料延展性，減少冷沖裂紋   均勻加熱，避免局部過(guò)熱

 成型保溫       100120℃    保持塑性狀態(tài)，促進(jìn)應(yīng)力松弛     恒溫控制，時(shí)間≤30分鐘

 冷卻固化       2540℃      快速定型，減少變形             強(qiáng)制風(fēng)冷或水冷，避免應(yīng)力殘留



 3.3 溫控設(shè)備與監(jiān)測(cè)

 傳感器布局：在模具型腔、板材表面及加熱源附近布置PT100測(cè)溫探頭，實(shí)時(shí)反饋數(shù)據(jù)。

 PID控制系統(tǒng)：設(shè)定目標(biāo)溫度后，自動(dòng)調(diào)節(jié)加熱功率，波動(dòng)范圍≤±1℃。

 紅外熱成像輔助：掃描溫度分布，識(shí)別熱點(diǎn)并調(diào)整加熱參數(shù)。

 四、質(zhì)量控制與缺陷預(yù)防

 4.1 常見(jiàn)缺陷及對(duì)策

 缺陷類(lèi)型         原因分析                       解決措施



 開(kāi)裂/銀紋       沖壓速度過(guò)快或預(yù)熱不足         降低速度，延長(zhǎng)預(yù)熱時(shí)間至120秒

 尺寸收縮        冷卻不均勻?qū)е伦冃?nbsp;            采用夾具固定冷卻，增加保壓時(shí)間

 焊縫滲漏        熱熔溫度過(guò)低或壓力不足         設(shè)定熱熔溫度190210℃，壓力0.30.5MPa



 4.2 質(zhì)量檢測(cè)標(biāo)準(zhǔn)

 外觀檢查：無(wú)裂紋、氣泡、飛邊，焊縫平整度≤0.5mm。

 密封性測(cè)試：0.1MPa氣壓下保壓30分鐘，泄漏量≤5%為合格。

 力學(xué)性能：抗拉強(qiáng)度≥25MPa，彎曲強(qiáng)度≥40MPa（參照GB/T 93412008）。



 五、結(jié)論與技術(shù)展望

PP酸霧洗滌塔的沖壓與加熱溫控是集材料科學(xué)、機(jī)械工程與熱力學(xué)于一體的綜合性工藝。通過(guò)***化模具設(shè)計(jì)、精準(zhǔn)控溫及缺陷預(yù)防，可顯著提升產(chǎn)品的耐腐蝕性與結(jié)構(gòu)可靠性。未來(lái)，隨著超聲波焊接、微波輔助成型等新技術(shù)的應(yīng)用，PP洗滌塔的制造將向更高精度、更低能耗方向邁進(jìn)，為工業(yè)環(huán)保設(shè)備升級(jí)提供技術(shù)支撐。
