PP酸霧洗滌塔裝置流程及相應生產規范

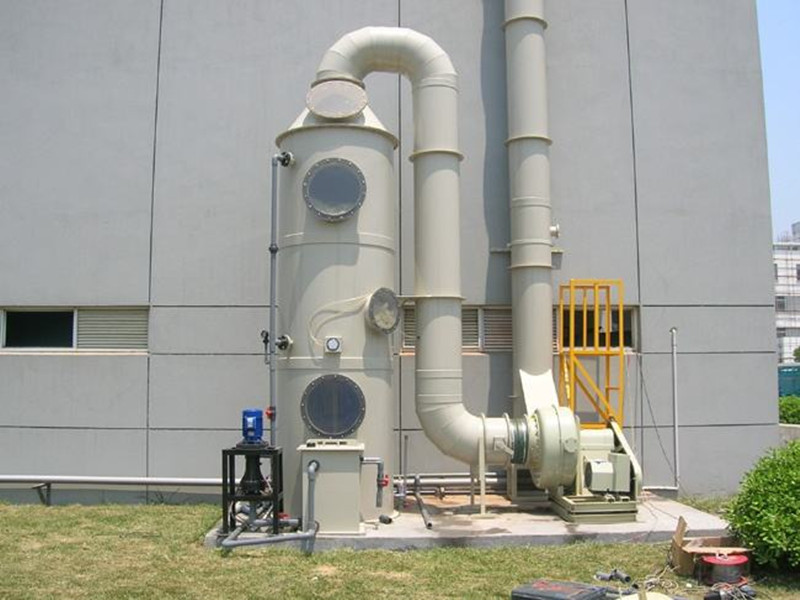

 一、PP酸霧洗滌塔裝置流程



1. 廢氣收集與輸送

 流程：工業生產過程中產生的酸霧廢氣（如硫酸霧、鹽酸霧等）通過集氣罩收集，經管道系統送入PP酸霧洗滌塔。管道設計需避免彎折過多，確保氣流順暢，并配置防腐材質（如PP、FRP）以抵抗酸性腐蝕。

 關鍵設備：集氣罩、防腐管道、引風機（用于克服管道阻力）。



2. 填料層吸附與中和反應

 流程：廢氣自塔底向上流動，穿過多層填料層（如PP鮑爾環、拉西環）。填料層增加氣液接觸面積，使廢氣中的酸性物質與塔***噴淋的堿性吸收液（如NaOH溶液）充分接觸并發生中和反應。

 技術要點：

   填料高度通常為塔徑的1.53倍，確保氣液接觸時間；

   噴淋密度控制在1020 m³/(m²·h)，覆蓋填料層無死角；

   采用逆流式噴淋，霧化粒徑≤50μm以提升吸收效率。



3. 噴淋系統與循環藥液

 流程：吸收液通過循環水泵從塔底水槽輸送至塔***噴淋層，均勻噴灑在填料表面，隨后沿填料層向下流動返回水槽，形成閉環循環。

 控制要點：

   水槽水位需保持溢流狀態，避免噴淋斷液；

   循環水系統配置壓力傳感器，實時監測管路壓力，防止噴嘴堵塞或泵體故障；

   定期a補充新鮮吸收液，并通過PH計自動加藥系統調節PH值（通常維持在中性或弱堿性）。



4. 除霧與達標排放

 流程：凈化后的氣體經過塔***的絲網除霧器或折流板，去除攜帶的液滴（粒徑≥20μm），防止二次污染。潔凈氣體由風機抽送至排氣筒，實現達標排放。

 技術參數：除霧效率≥99%，排放口酸霧濃度≤5 mg/m³（參考企業標準）。



5. 廢液處理與系統維護

 流程：循環水槽中的廢液定期排入中和池，通過投加藥劑（如石灰）調節PH值后沉淀處理，污泥按需清理。

 維護周期：

   填料層每36個月清洗一次，防止結垢堵塞；

   噴嘴每月檢查疏通，確保噴淋均勻；

   年度檢測塔體防腐涂層及焊縫滲透性。

 二、生產規范與技術要求



1. 設計規范

 核心參數：

   處理風量：根據廢氣產生量定制，需滿足《***氣污染物綜合排放標準》（GB 16297）；

   凈化效率：對H?SO?、HCl等酸霧去除率≥90%，高污染場景需達95%以上；

   壓力損失：≤1000 Pa，***化填料間距與噴淋角度可降低能耗。

 材質選擇：PP（聚丙烯）適用于低濃度酸霧，不銹鋼（316L）用于高溫或高濃度場景，需符合GB/T 4237等標準。



2. 安全與環保標準

 溫度與濕度：常規設備適用溫度10℃80℃，廢氣含濕量需≤95% RH，避免填料堵塞；

 密封性：漏風率≤3%，法蘭與焊接需符合JB/T 4735要求；

 排放合規：處理后廢氣需滿足《惡臭污染物排放標準》（GB 14554）及地方標準。



3. 施工與安裝規范

 基礎建設：混凝土基礎強度≥C25，塔體重量均勻分布，防止沉降；

 管道連接：進風口與風機匹配，出口設防倒流裝置，管道坡度≥0.5%以利排水；

 電氣安全：電機接線符合防爆要求，接地電阻≤4Ω。



4. 自動化控制要求

 PH值控制：水槽內置PH計，聯動計量泵自動加藥，維持藥液穩定性；

 壓差監測：塔體進出口設置壓差開關，高壓報警時啟動維護程序；

 循環水保護：配置電導率檢測儀，超標時自動開啟排水閥，防止循環液老化。



 三、總結

PP酸霧洗滌塔通過“廢氣收集→填料吸附→噴淋中和→除霧排放”的流程實現高效凈化，其生產規范需涵蓋設計參數、材料防腐、施工安裝及自動化控制等方面。實際應用中，需結合具體工況引用行業標準（如GB 16297、HG20652），并參考企業標準（如Q/BJ 101022019）進行定制化設計，以確保長期穩定運行。
